1. Grau de projeto do produto: Universal Connector Grau 2
2. Pode ser instalado na parede ou na área de trabalho.
3. Método de conexão: Jack RJ45 com jumper, IDC terminou com fiação horizontal.
4. Requisitos de proteção ambiental: atender aos padrões ROHS
5. Introdução do material: Este produto da caixa de mesa é usado para conectar a fiação horizontal e a fiação de trabalho no mesmo andar do edifício e é usada principalmente para equipamentos de fiação e equipamento de terminal ou conexão de conversão do adaptador. Os cabos de acasalamento e acasalamento de produtos são cabos de par de eixo de cobre e saltadores de eixo de cobre.
6. Relacionamento entre correspondências: Use com conectores da mesma série padrão
7. Padrão aplicável: Especificação Geral: YD/T 926.1-2009
Sub-padrão: YD/T 926.3-2009
8. Parâmetros técnicos:
Características elétricas:
A. Faixa de frequência: 1 ～ 250MHz
B. Tensão de trabalho: 125 V
C. Tensão de suporção: DC1000V (AC750V) 1min sem fenômeno de quebra e arco
D. Atenuação de diafonia próxima: ≥2,5db
E. Resistência ao isolamento: valor inicial ≥ 100mΩ
Após o teste de calor úmido constante ≥100mΩ
Propriedades mecânicas:
A. Força de inserção e força de extração: a força de inserção não é superior a 20N, e a força de tração não é inferior a 20N
B. Efeito do dispositivo de conexão do conector: 50n 60 ± 5s
C. Terminal IDC está preso a 22 ~ 26awg par torcido
Durabilidade:
A. O número de vezes o plugue e o soquete são inseridos: 750 vezes
B. Número de terminações de arame: 250 vezes
9. Tratamento de material e superfície:
A. Material de metal:
Agulha de ouro: fósforo de ouro de bronze banhado
Terminal do fio da placa IDC: níquel de bronze de fósforo banhado
B. Materiais não metálicos:
PLÁSTICO: PCOLICARBOBOBOBOBNATO DE PC
C. espessura da camada banhada a ouro: 6 ~ 50U banhado a ouro
D. Material da PCB: FR4
10. Desempenho ambiental: Temperatura: -25 ～ 70 ℃ umidade: ≤85% (temperatura 85 ℃ ± 3 ℃)
Teste de pulverização de sal:
A. O valor de pH da solução de sal antes da atomização está entre 6,5 e 7,2 (35 ± 2 ℃);
B. A solução de sal é preparada com cloreto de sódio (quimicamente puro, analiticamente puro) e água destilada ou desionizada.
Sua concentração é (5 ± 0,1)% (porcentagem de massa);
C. A atomização contínua é adotada e a duração recomendada é de 48h;
D. Ao atomizar, é necessário impedir que impurezas, como petróleo e poeira, e a temperatura e a umidade do ar do jato afetem o trabalho.
condições para o espaço.

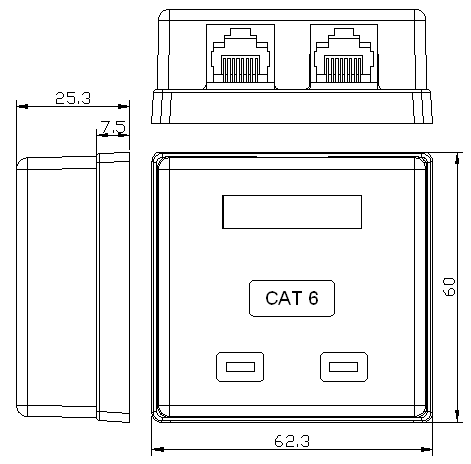

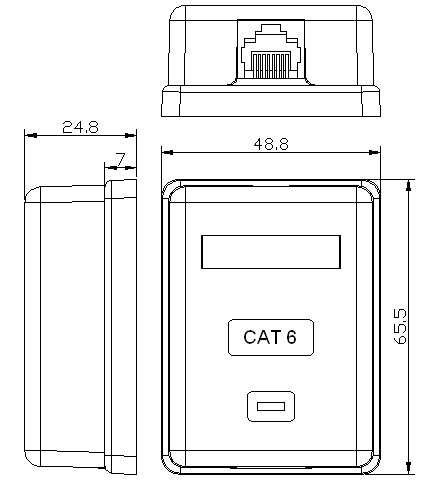

11. Desenho de esboço e tamanho máximo personalizado
12. Embalagem e armazenamento: o produto é colocado em uma bolsa de bolha especial e depois colocada em uma caixa de papelão, e os acessórios do produto são colocados ao mesmo tempo, e uma etiqueta indicando que o modelo e a quantidade do produto é afixada no canto superior esquerdo da frente da caixa e coloque -o na caixa. Os produtos embalados devem ser armazenados em um armazém onde a temperatura ambiente é de -5 ℃ ~ 30 ℃, a umidade relativa não é superior a 70%e não há ácido, álcalis e outros gases corrosivos no ar circundante, e o período de armazenamento é de três anos.
Quantidade regular de embalagem: 10 caixas por caixa, 20 por caixa, 200 por caixa.
13. Nota: Uso do produto Mark: Customer especificado pela embalagem.
