Como escolher o melhor conector Cat7 Keystone para sua configuração de rede？

Escolhendo o melhor Conector trapezoidal Cat7 se resume a três fatores principais: tipo de blindagem (STP vs. FTP), estilo de terminação do conector (sem ferramentas vs. punch-down) e compatibilidade com a bitola do condutor do seu cabo . Faça tudo certo e sua rede atingirá consistentemente a largura de banda nominal de 600MHz do Cat7 em percursos de até 100 metros. As seções abaixo detalham cada ponto de decisão com especificações específicas, comparações e orientações do mundo real.

O que torna um Keystone Jack “compatível com Cat7”

Cat7 é um padrão ISO/IEC 11801 Classe F, não um padrão TIA/EIA, o que significa que os detalhes das especificações diferem das classificações Cat5e/Cat6 mais comuns. Um conector keystone Cat7 genuíno deve atender aos seguintes limites mínimos de desempenho:

Observe que Cat7 exige blindagem completa em todos os componentes , incluindo o próprio conector keystone. Qualquer conector rotulado como "Cat7", mas sem blindagem de par individual e uma trança geral, não atende ao padrão, independentemente das reivindicações de marketing.

Tipos de blindagem: Por que S/FTP não é negociável para Cat7

Os cabos Cat7 usam uma construção S/FTP (Screened Foiled Twisted Pair): cada um dos quatro pares é embrulhado individualmente em papel alumínio e, em seguida, todo o pacote é envolvido em uma tela trançada. Um conector keystone Cat7 deve continuar esse caminho de blindagem ininterrupto. Aqui está o que cada etiqueta de blindagem realmente significa:

• FTP/STP – Somente folha geral única. Adequado para Cat6A, insuficiente para Cat7.
• S/FTP – Folhas de pares individuais mais trança externa. Mínimo necessário para Cat7.
• SF/FTP – Folhas de pares individuais mais trança externa mais folha externa. Excede os requisitos Cat7; comumente usado para ambientes industriais ou de alta interferência.

Uma blindagem quebrada no ponto terminal atua como uma antena, convidando à entrada de EMI. Na prática, alien crosstalk (AXT) pode aumentar em até 30 dB se a blindagem não estiver devidamente aterrada na tomada - o suficiente para desligar totalmente um link 10GBase-T.

Aterrando a blindagem corretamente

Uma tomada blindada só é útil se estiver aterrada em uma extremidade (o patch panel ou o lado da placa de parede). O aterramento em ambas as extremidades cria um loop de aterramento. Procure tomadas com uma caixa de metal integrada que se encaixe diretamente em uma estrutura de patch panel aterrada – isso elimina a necessidade de um fio terra pigtail separado e reduz erros de instalação.

GG45 vs. TERA: Escolhendo o formato correto do conector Cat7

Cat7 não usa uma interface RJ45 padrão. Dois sistemas de conectores dominam, e selecionar o errado significa comprar patch cords e placas frontais incompatíveis:

Para a maioria dos laboratórios domésticos e implantações em pequenas empresas, GG45 é a escolha prática porque os patch cords RJ45 existentes ainda funcionarão nos níveis de desempenho Cat6A, enquanto os patch cords Cat7 nativos desbloqueiam toda a largura de banda de 600 MHz.

Estilo de terminação: sem ferramentas vs.

A forma como você termina o cabo na tomada afeta o tempo de instalação e a confiabilidade a longo prazo. Os conectores keystone Cat7 vêm em dois estilos de terminação principais:

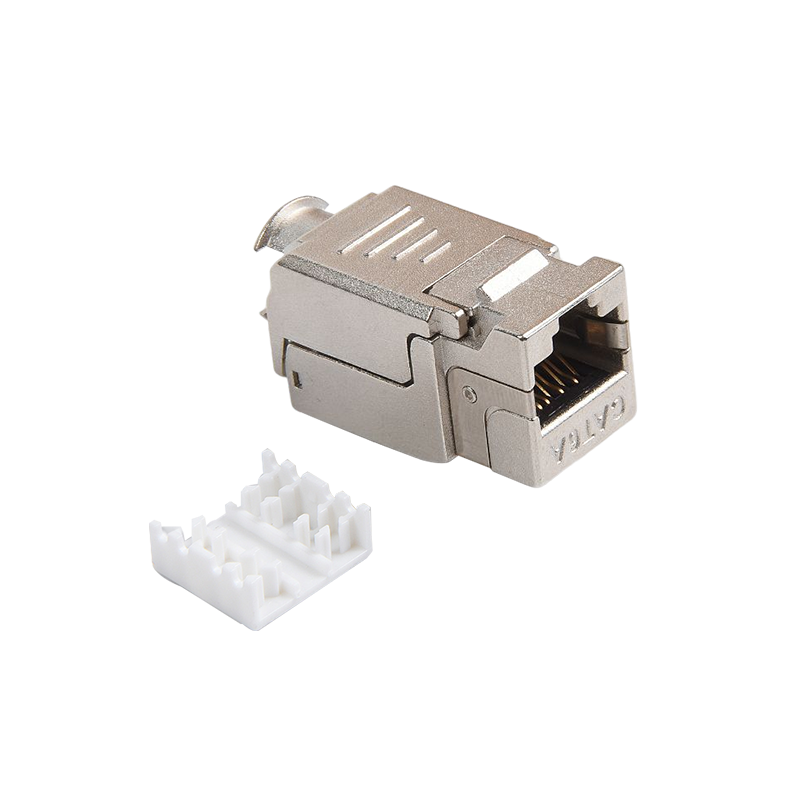

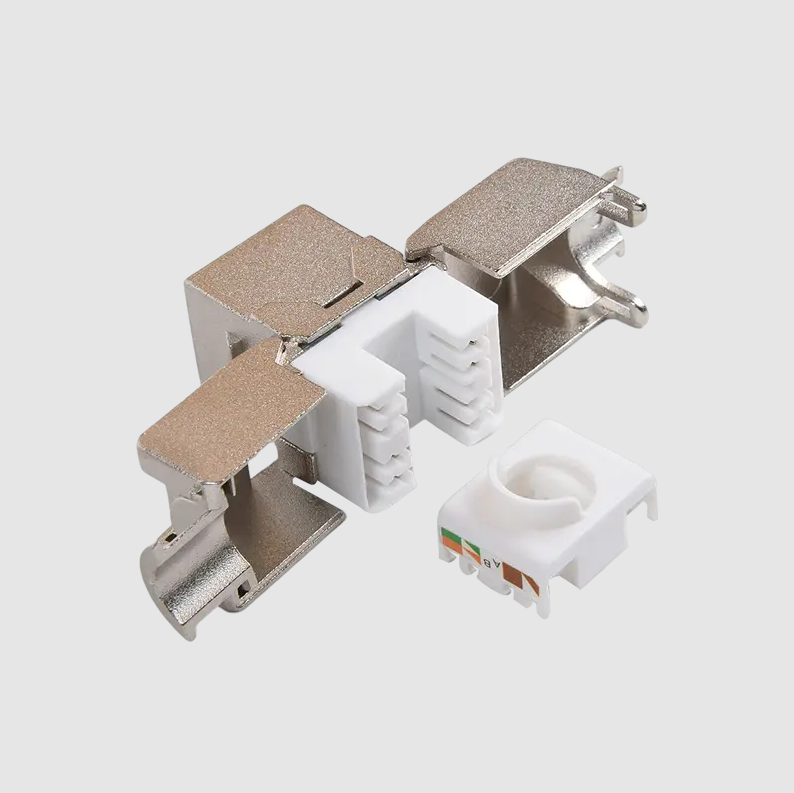

Terminação sem ferramentas (clipe IDC)

Os condutores são inseridos em ranhuras etiquetadas e uma tampa é encaixada, cortando e fazendo contato simultaneamente. As vantagens incluem instalação mais rápida (normalmente menos de 2 minutos por valete uma vez praticado), nenhuma ferramenta de punção é necessária e menor risco de condutores sobrecarregados. A compensação é um custo por unidade ligeiramente mais alto e uma sensação menos familiar para instaladores experientes acostumados com métodos tradicionais.

Terminação Punch-Down (Estilo 110)

Uma ferramenta punch-down 110 aciona cada condutor em um slot IDC. Este método é o padrão da indústria em cabeamento estruturado e é preferido por profissionais que realizam trabalhos de patch panel de alto volume. Para Cat7, certifique-se de que sua ferramenta de puncionamento tenha um configuração de baixo impacto — força excessiva pode danificar a proteção metálica em pares individuais, o que degrada a própria proteção pela qual você pagou.

Qual você deve escolher?

• DIY ou pequenas tiragens (1–10 macacos): Sem ferramentas é mais rápido e evita o custo de uma ferramenta punch-down de qualidade.
• Corridas profissionais ou grandes (20 valetes): O punch-down com uma ferramenta calibrada oferece resultados mais consistentes em escala.
• Retrofit ou espaços apertados: Os macacos sem ferramentas normalmente têm um perfil traseiro mais compacto, mais fácil de trabalhar atrás de caixas de parede rasas.

Compatibilidade do medidor do condutor: combinando o conector com o seu cabo

Os cabos Cat7 são fabricados em variantes de núcleo sólido e trançado, cada um exigindo um design de contato IDC diferente:

• Condutor sólido (22–24 AWG): Padrão para passagens internas. Os contatos IDC perfuram o isolamento de maneira limpa em fio sólido. Não use tomadas somente trançadas com cabo sólido — as abas de contato podem não encaixar corretamente, causando continuidade intermitente.
• Condutor trançado (26–28 AWG): Usado para patch cords. Os contatos IDC com classificação trançada possuem um slot mais amplo para segurar vários filamentos. Usar um conector sólido em cabo trançado leva a alta resistência de contato e perda de sinal.
• Conectores de classificação dupla (22–26 AWG): Aceite ambos os tipos de condutores. Recomendado quando você não tem certeza das especificações do cabo ou está construindo um ambiente misto.

Sempre verifique se a faixa AWG impressa no corpo do conector corresponde à bitola do condutor do cabo antes da compra.

Configuração de fiação: T568A vs.

Conector trapezoidal Cat7s suporta esquemas de fiação T568A e T568B. O esquema em si não afeta o desempenho - o que importa é a consistência em cada conector, patch panel e patch cord na mesma execução. A mistura do T568A em uma extremidade com o T568B na outra cria um cabo cruzado, que não funcionará com switches de rede padrão.

• T568B é o mais comum em instalações comerciais na América do Norte.
• T568A é preferido em instalações governamentais e em algumas instalações internacionais e é exigido pela ANSI/TIA-570-C para fiação residencial.

A maioria dos conectores Cat7 inclui diagramas de fiação codificados por cores para ambos os esquemas no corpo ou na embalagem. Escolha um e documente sua escolha – isso protege qualquer pessoa que faça manutenção anos depois.

Especificações principais para verificar antes de comprar

Use esta lista de verificação ao avaliar qualquer listagem ou folha de dados de conectores keystone Cat7:

1. Largura de banda nominal: Deve ser ≥ 600 MHz. Qualquer coisa inferior é Cat6A ou inferior.
2. Blindagem: Construção S/FTP com invólucro condutor que se adapta a um painel aterrado.
3. Perda de inserção em 600 MHz: Deve ser ≤ 0,4 dB de acordo com o modelo de canal ISO/IEC 11801.
4. PRÓXIMO (Near-End Crosstalk) a 600 MHz: Procure valores ≥ 60 dB para margem acima do mínimo.
5. Perda de retorno em 600 MHz: ≥ 15 dB é um limite prático para a confiabilidade do 10GBase-T.
6. Faixa de condutores: Confirme se ele corresponde ao AWG do seu cabo (normalmente 22–24 AWG para Cat7 de parede sólida).
7. Ciclos de acasalamento: Os conectores de qualidade são classificados para ≥ 750 inserções. As unidades orçamentárias geralmente especificam apenas 200.
8. Chapeamento de contato: Os contatos banhados a ouro (≥ 50 µin) resistem à oxidação e mantêm baixa resistência de contato ao longo do tempo.

Erros comuns de instalação que degradam o desempenho do Cat7

Mesmo o conector de especificação mais alta pode ter desempenho inferior se instalado incorretamente. Estes são os erros mais frequentes:

• Desentorção excessiva na terminação: Cat7 permite um máximo de 13 mm (0,5 pol.) de condutor não torcido no macaco. Exceder isso aumenta o crosstalk e pode falhar em um teste de certificação de canal.
• Não manter o circuito de gotejamento na blindagem: Ao passar o cabo blindado pelas cavidades da parede, deixe um pequeno laço para evitar que a umidade penetre ao longo da trança até o alojamento do conector.
• Apertar demais as abraçadeiras: A compressão do cabo S/FTP nas curvas deforma as folhas individuais dos pares, criando descontinuidades de impedância. Use fechos de velcro em vez de braçadeiras plásticas nas corridas Cat7.
• Violações do raio mínimo de curvatura: O cabo Cat7 tem um raio de curvatura mínimo de 8× o diâmetro do cabo (normalmente ~60 mm para cabos de 7,5 mm de diâmetro). Curvas mais apertadas causam reflexões que falham nos testes de perda de retorno.
• Mistura de componentes blindados e não blindados: Usar um conector Cat7 em um cabo Cat6A não blindado, ou vice-versa, anula o benefício da blindagem e cria descontinuidades de aterramento.

Quando escolher Macacos Keystone Cat7 versus Cat6A

A infraestrutura Cat7 custa aproximadamente 20–35% mais do que uma instalação Cat6A equivalente. Esse prémio é justificado em cenários específicos, mas desnecessário noutros:

Testando sua terminação Cat7 após a instalação

Um testador de campo é a única maneira de confirmar se o canal Cat7 atende às especificações. Os testadores wiremap básicos são insuficientes – eles não medem parâmetros no domínio da frequência. Use um testador capaz de Precisão de nível IIIe ou nível IV (conforme IEC 61935-1) para certificar um canal Cat7. Principais testes a serem executados:

• Mapa de fiação: Verifica a continuidade dos pinos e a ausência de pares cruzados, divididos ou invertidos.
• Varredura de perda de inserção (até 600 MHz): Confirma que a atenuação do sinal permanece dentro do limite do canal Cat7 em toda a faixa de frequência.
• PRÓXIMO e FEXT: Medições de diafonia que detectam problemas de condutor não torcido no ponto de terminação do conector.
• Continuidade do escudo: Verifica se o fio dreno ou trançado está conectado ponta a ponta sem curto-circuito nos pares de condutores.

Se um canal falhar, os culpados mais comuns são a torção excessiva no conector, uma folha de par danificada ou uma conexão de aterramento de blindagem ausente - todos endereçáveis ​​pela reterminação do conector em vez de substituir o lance do cabo.
