Um painel frontal de rede é um painel montado na parede instalado em residências, escritórios e data centers que fornece uma interface limpa e segura para conectar cabos de rede – como Ethernet ou fibra óptica – a sistemas de cabeamento estruturado. Ele atua como o ponto final visível do cabeamento embutido na parede, aceitando conectores keystone ou módulos que conectam a fiação interna às portas voltadas para o usuário. Em vez de deixar os cabos expostos ou com terminações soltas, um painel frontal de rede organiza e protege as conexões, ao mesmo tempo que proporciona um acabamento profissional. Disponíveis em configurações de porta única a 6 portas ou mais, os faceplates são um componente fundamental em qualquer instalação de rede estruturada.
O que é um Painel frontal de rede

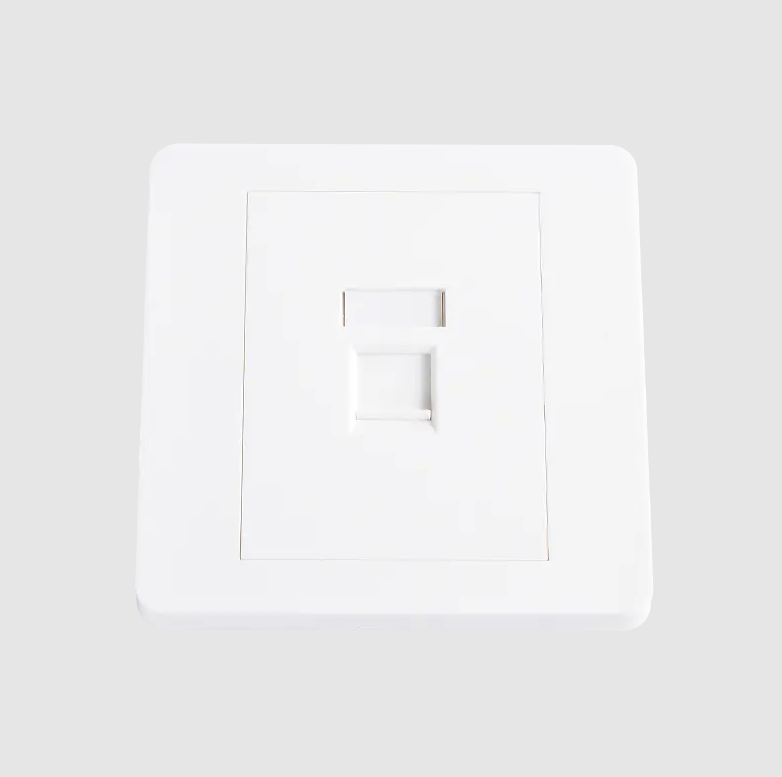

Um network faceplate is a flat plate—typically made of plastic or metal—that mounts flush against a wall or surface and houses one or more keystone jacks, RJ45 ports, or fiber adapters. It connects the structured in-wall cabling to devices like computers, phones, or switches through a simple plug-in interface.
Os faceplates são usados em redes residenciais, infraestrutura de TI comercial e ambientes industriais. Eles são instalados em caixas de parede (também chamadas de caixas traseiras) que ficam embutidas na parede, dando à instalação uma aparência acabada. Uma distinção importante é que o painel frontal em si não termina os fios – essa função pertence ao macaco trapezoidal inserido nas portas do painel frontal.
As aplicações comuns incluem:
- Tomadas de dados Ethernet em escritórios e residências
- Pontos de conexão telefônica
- Painéis de terminação de fibra óptica em paredes
- Umudio/video signal distribution in conference rooms
- Tomadas de parede USB e HDMI em edifícios inteligentes
Principais tipos de Painel frontal de redes
Os faceplates de rede vêm em vários tipos distintos, cada um adequado para diferentes padrões de cabeamento, número de portas e ambientes de instalação. Compreender as diferenças ajuda a garantir a seleção certa para qualquer projeto.
1. Placa frontal Keystone (placa frontal modular)
O tipo mais utilizado, placas frontais de pedra angular aceita conectores keystone intercambiáveis em formato snap-in. Essa modularidade permite que o mesmo painel suporte Ethernet (Cat5e, Cat6, Cat6A), conectores coaxiais, de fibra, USB ou HDMI simplesmente alterando o módulo inserido. As contagens de portas normalmente variam de 1 a 6 portas por faceplate.
Os painéis frontais Keystone são preferidos em instalações comerciais porque permitem atualizações futuras sem substituir toda a tomada da parede – apenas o conector Keystone precisa ser trocado.
2. Painel frontal de porta fixa
Os painéis frontais de porta fixa possuem portas integradas e não removíveis construídas diretamente na placa. Estes são comuns em instalações telefônicas antigas e projetos residenciais de baixo custo. Embora menos flexíveis que os tipos keystone, eles costumam ser mais econômicos para implantações de uso único, onde o tipo de cabo não muda.
3. Painel frontal de fibra óptica
Projetados especificamente para cabeamento de fibra óptica, esses painéis frontais abrigam adaptadores LC, SC, ST ou MTP/MPO. Eles são usados em ambientes de alta velocidade, como data centers, campi universitários e backbones empresariais onde velocidades de transmissão de dados excedem 10 Gbps . As placas frontais de fibra devem proteger os conectores ópticos contra poeira e danos físicos, portanto, normalmente incluem tampas contra poeira ou portas fechadas.
4. Painel frontal para montagem em superfície
Onde não for prático cortar paredes – como em edifícios mais antigos, estruturas de concreto ou instalações temporárias – as placas frontais de montagem em superfície são fixadas diretamente na superfície da parede, em vez de embutidas nela. Eles vêm com uma caixa traseira embutida e são mais rápidos de instalar, embora um pouco mais proeminentes visualmente.
5. Caixa de piso / placa frontal subterrânea
Utilizadas em escritórios de plano aberto e salas de conferências, as placas frontais de caixa de piso são instaladas em pisos elevados ou pisos de concreto. Eles fornecem conexões de dados, energia e AV no nível da mesa sem roteamento na parede. Uma caixa de piso único pode abrigar 4 a 12 portas , combinando tomadas Ethernet, energia e multimídia em uma unidade.
6. Painel frontal multimídia / combinado
Os frontais multimídia acomodam tipos de sinais mistos em uma única placa – por exemplo, combinando portas Ethernet RJ45, HDMI, USB-A e conectores de áudio de 3,5 mm. Eles são especialmente populares em salas de conferência modernas, salas de aula e configurações de home theater, onde vários tipos de conexão são necessários em um único local de tomada.
Comparação de tipos comuns de faceplate de rede
| Tipo | Flexibilidade Portuária | Uso típico | Instalação | Contagem de portas comuns |
|---|---|---|---|---|
| Pedra angular (modular) | Alto | Escritório, casa, empresa | Na parede | 1–6 |
| Porta Fixa | Baixo | Residencial, telefonia | Na parede | 1–2 |
| Fibra Óptica | Médio | Centro de dados, campus | Na parede / surface | 1–4 |
| Montagem em superfície | Médio | Retrofit, paredes de concreto | Superfície | 1–4 |
| Caixa de chão | Alto | Escritórios de plano aberto | Piso subterrâneo | 4–12 |
| Multimídia | Alto | Salas de aula, salas AV | Na parede / surface | 2–6 |
Componentes principais de um sistema de faceplate de rede
Um complete faceplate installation involves several components working together:
- Corpo do painel frontal : A placa externa em tamanhos padrão, como UK single (86 × 86 mm), UK double (86 × 146 mm) ou formatos US 1-gang / 2-gang
- Macacos Keystone : Módulos snap-in que terminam cabos Cat5e, Cat6, Cat6A ou cabos de fibra e aceitam plugues RJ45 ou conectores de fibra
- Caixa traseira/caixa de parede : Uma caixa embutida montada dentro da parede na qual o painel frontal é aparafusado
- Rótulos/ícones de porta : Marcadores de identificação, codificados por cores ou rotulados por texto, para distinguir portas de dados, voz ou AV
- Tampas contra poeira : Capas protetoras para portas não utilizadas, especialmente críticas em aplicações de fibra óptica
Painel frontal de rede Padrões e categorias de cabos
O desempenho de uma instalação de painel frontal de rede é tão bom quanto o cabeamento e os conectores keystone usados nela. Os painéis frontais devem corresponder à categoria do cabo que está sendo implantado:
- Cat5e : Suporta até 1 Gbps a 100 MHz; adequado para a maioria das redes residenciais e comerciais básicas
- Cat6 : Suporta até 1 Gbps a 250 MHz com melhor desempenho de crosstalk; amplamente utilizado em implantações de escritórios modernos
- Cat6A : Suporta até 10 Gbps a 500 MHz ; necessário para ambientes de alta densidade e aplicações PoE
- Cat8 : Suporta até 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
- Fibra (OM3/OM4/OS2) : Suporta 10G a 100G em distâncias maiores; requer adaptadores keystone específicos de fibra
Órgãos de padronização como TIA-568 (América do Norte) e ISO/IEC 11801 (internacional) definem requisitos de desempenho de canal que placas frontais e tomadas devem atender para obter instalações de cabeamento estruturado certificadas.
Como escolher o painel de rede correto
A seleção do painel frontal correto depende de vários fatores práticos:
Contagem de portas
Determine quantas conexões são necessárias em cada local. Uma estação de trabalho de mesa padrão normalmente requer 2 portas (um de dados, um sobressalente ou voz), enquanto uma estação AV de sala de aula pode precisar de 4 a 6 portas. Evite especificações excessivas para manter as penetrações na parede gerenciáveis.
Ambiente de instalação
Para novas construções ou reformas, as placas frontais keystone embutidas na parede oferecem o acabamento mais limpo. Para edifícios existentes onde o roteamento pelas paredes não é viável, as opções de montagem em superfície eliminam a necessidade de passar cabos pelas paredes. Ambientes industriais e externos exigem placas frontais com classificação IP (por exemplo, IP44 ou IP55) com proteção contra poeira e umidade.
Tipo de cabo e requisitos de velocidade
Combine os conectores keystone com a categoria do cabo que está sendo executado. A instalação de conectores Cat6A em uma infraestrutura Cat5e desperdiça investimento, enquanto a instalação de conectores Cat5e em uma instalação Cat6A cria um gargalo de desempenho na saída – o elo mais fraco define a velocidade máxima do canal.
Umesthetic and Regulatory Standards
Em ambientes regulamentados, como instalações de saúde ou governamentais, os painéis frontais podem precisar estar em conformidade com padrões específicos de codificação de cores ou requisitos de montagem em paredes com proteção contra incêndio. Os espaços comerciais geralmente especificam um acabamento consistente (branco, marfim ou aço escovado) para atender aos padrões de design de interiores.
Faceplate de rede vs. painel de patch: principais diferenças
Um common point of confusion is distinguishing a network faceplate from a patch panel. While both terminate structured cabling, their roles differ significantly:
- Faceplate : Instalado no endpoint do usuário (mesa, parede, chão); fornece de 1 a 6 portas por local; conecta dispositivos finais ao cabeamento embutido na parede
- Painel de patches : Instalado em rack de rede ou sala de telecomunicações; consolida todos os cabos na parede (muitas vezes 24 a 48 portas por painel ); conecta-se a switches por meio de patch cords
Juntos, o painel frontal e o patch panel formam as duas extremidades de um canal de cabeamento estruturado, com o cabo horizontal embutido na parede passando entre eles.
Dicas práticas de instalação
A instalação adequada garante desempenho e longevidade:
- Umlways leave pelo menos 30 cm de folga no cabo dentro da caixa traseira para permitir a nova terminação se um conector falhar
- Mantenha a torção do par o mais próximo possível do ponto de terminação do conector keystone – desenrolar mais de 13 mm (0,5 polegadas) degrada o desempenho Cat6 e Cat6A
- Identifique cada porta claramente no painel frontal e na porta do patch panel correspondente usando um esquema de numeração consistente (por exemplo, F1-D1 = Piso 1, Mesa 1)
- Use tampas contra poeira em slots keystone não utilizados para evitar o acúmulo de detritos dentro da caixa traseira
- Para instalações de fibra, limpe todos os conectores com ferramentas apropriadas antes de testar; extremidades de fibra contaminadas são as principal causa de falhas em links de fibra
- Teste cada tomada concluída com um certificador de cabo (não apenas um testador de continuidade) para confirmar se o canal atende ao padrão TIA ou ISO exigido
