O que é um patch panel de fibra óptica e como funciona?

Um sistema de cabeamento estruturado é uma infraestrutura de rede padronizada que usa painéis de conexão, conectores keystone, faceplates e conectores para organizar conexões de voz, dados e fibra óptica dentro de um edifício ou data center. Em vez de instalar cabos individuais diretamente nos dispositivos finais, um sistema de cabeamento estruturado direciona o cabeamento para pontos de distribuição centralizados, como um patch panel ou painel de distribuição de fibra, onde as conexões podem ser testadas, reorganizadas ou expeidas sem perturbar o restante da rede. Esta abordagem é definida por padrões amplamente referenciados, incluindo ANSI/TIA-568 and ISO/IEC 11801 , que especificam requisitos de desempenho para categorias de cobre como Cat5e, Cat6 e Cat6a, bem como critérios de teste referenciados para conectores de fibra óptica. Um sistema de cabeamento estruturado bem planejado normalmente combina uma solução de cabeamento de rede construída a partir de painéis de conexão de cobre, conectores keystone RJ45, placas frontais de rede e painéis de conexão de fibra óptica, todos trabalhando juntos para suportar tráfego de Ethernet, voz e vídeo. Como esses componentes geralmente seguem padrões mecânicos comuns, produtos de cabos estruturados de diferentes execuções de produção geralmente podem ser misturados no mesmo rack ou gabinete de parede, o que simplifica a manutenção a longo prazo e atualizações futuras.

Os painéis de conexão de fibra óptica desempenham um papel central nesta estrutura sempre que uma rede precisa se estender além dos limites de comprimento do cabeamento de cobre ou requer largura de banda adicional para backbone e links de data center. Um patch panel de fibra óptica, às vezes chamado de patch panel ODF ou painel de distribuição de fibra, é o ponto onde os cabos de fibra óptica de entrada são emendados ou conectados a patch cords que continuam em switches, servidores ou outros equipamentos de rede. As seções abaixo analisam como os componentes do cabeamento estruturado são selecionados, como um patch panel de fibra óptica é normalmente configurado e quais práticas de instalação ajudam a manter os segmentos de cobre e fibra óptica de uma solução de cabeamento de rede funcionando de maneira confiável ao longo do tempo.

Componentees principais de um sistema de cabeamento estruturado

Um sistema de cabeamento estruturado geralmente é organizado em um pequeno número de categorias de componentes, cada uma fabricada para atender a requisitos mecânicos e elétricos definidos. A tabela abaixo resume os principais componentes do sistema de cabeamento estruturado mencionados neste artigo, incluindo tipos de patch panel, conectores keystone, placas frontais e hardware de conector. Compreender a função de cada componente dos produtos de cabeamento estruturado ajuda os instaladores a selecionar peças compatíveis e ajuda os gerentes de instalações a planejar a capacidade para crescimento futuro. Na maioria das instalações comerciais, esses componentes são combinados dentro de um gabinete de montagem em parede ou em rack, com o cabeamento roteado através de bandejas de gerenciamento dedicadas para reduzir a tensão nos conectores.

Projeto de patch panel de fibra óptica, configurações de porta e opções de montagem em rack

Um patch panel de fibra óptica e um quadro de distribuição óptica, muitas vezes abreviado para painel ODF, descrevem equipamentos intimamente relacionados usados para organizar conexões de fibra, embora os termos às vezes sejam usados de maneira ligeiramente diferente entre regiões e fornecedores. No uso geral, um patch panel de fibra refere-se a um gabinete compacto para montagem em rack ou parede que contém um número limitado de portas, normalmente usado dentro de uma sala de telecomunicações, armário de distribuição de piso ou pequeno data center. Um painel ODF geralmente descreve um quadro maior, geralmente com diversas bandejas removíveis, usado em um escritório central, headend ou data center maior para gerenciar contagens de fibra mais altas. Tanto um painel de fibra ODF quanto um painel de fibra padrão executam a mesma função subjacente, que é proteger emendas de fusão ou fibra conectorizada, distribuir núcleos de fibra de entrada e saída e fornecer um ponto rotulado estável para testes e patches. Como a terminologia varia, os compradores que avaliam um painel de distribuição de fibra são geralmente aconselhados a confirmar a contagem de portas, a configuração da bandeja e o tipo de conector, em vez de confiar apenas no nome do produto.

Os patch panel de fibra óptica são comumente fabricados em configurações de 12, 24, 48 e 96 núcleos, com alguns designs de patch panel de fibra óptica de alta densidade suportando contagens ainda mais altas para aplicações de data center. A contagem de portas geralmente corresponde à altura da unidade de rack do gabinete, já que cada 1U de espaço de rack normalmente pode acomodar um número definido de posições de adaptador, dependendo do tipo de adaptador e do design da bandeja. Um patch panel de fibra óptica de 24 portas é uma escolha comum para salas de telecomunicações menores e pontos de distribuição FTTH, enquanto contagens de portas mais altas são mais frequentemente selecionadas para aplicações de backbone de data center e escritório central. Os designs de patch panel de fibra óptica para montagem em rack são destinados à instalação em um rack de equipamento padrão de 19 polegadas, enquanto as versões de montagem em parede são usadas em espaços menores, como caixas de distribuição de piso ou pontos de acesso FTTH, onde um rack completo não é prático.

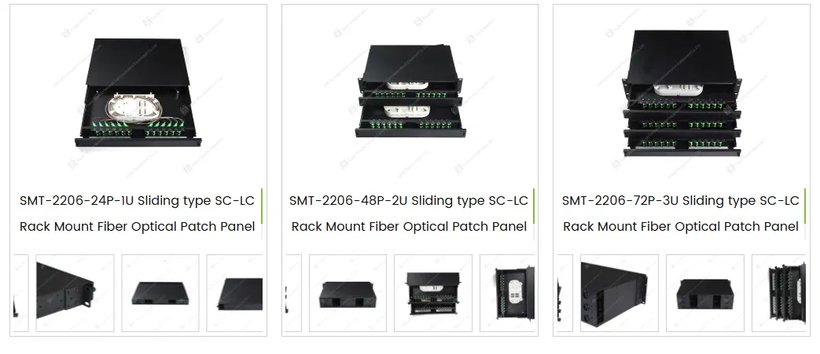

A fotografia acima mostra uma série de patch panel de fibra óptica para montagem em rack fabricada pela Yuyao Simante Network Communication Equipment Co., Ltd, ilustrando como a contagem de portas aumenta com a altura do gabinete. A versão 1U acomoda 24 portas, a versão 2U acomoda 48 portas e a versão 3U acomoda 72 portas, seguindo um design de gaveta deslizante que permite que a bandeja frontal se estenda para fora para emendas, remendos e manutenção sem remover o painel do rack. Cada unidade utiliza adaptadores SC ou LC montados no painel frontal, com bandejas de emenda e recursos de gerenciamento de fibra alojados dentro da gaveta para ajudar a proteger o raio de curvatura da fibra e reduzir o risco de danos à fibra durante o serviço. Este tipo de patch panel de fibra SC LC deslizante ODF destina-se a simplificar movimentações, adições e alterações em ambientes onde os técnicos precisam de acesso físico repetido a emendas e conectores. Os produtos de patch panel de fibra óptica para montagem em rack desse tipo são normalmente instalados em salas de telecomunicações, data centers, escritórios centrais de ISP e pontos de distribuição FTTH onde é necessária uma terminação de fibra organizada e funcional.

Desempenho de largura de banda de categorias de cabeamento de cobre usadas com conectores Keystone e painéis de conexão

O desempenho do cabeamento estruturado de cobre é definido por classificações de categoria estabelecidas sob ANSI/TIA-568 e ISO/IEC 11801, que especificam uma largura de banda de frequência mínima para cada categoria de cabo e hardware de conexão. De acordo com esses padrões, o cabeamento Categoria 5e é classificado para 100MHz , O cabeamento Categoria 6 é classificado para 250MHz , O cabeamento Categoria 6a é classificado para 500MHz , e o cabeamento Categoria 8 é classificado para 2.000 MHz . Como um patch panel, um conector keystone Cat6 e um conector keystone RJ45 fazem parte do mesmo canal, todos os componentes do link, desde a porta cat6 do patch panel até a terminação do conector keystone cat6 e o ​​conector macho RJ45 na extremidade do equipamento, precisam atender ou exceder a classificação da categoria para que o link funcione conforme planejado. O gráfico abaixo ilustra como a capacidade de largura de banda aumenta nessas categorias, o que ajuda a explicar por que muitos projetos de soluções de cabeamento de rede empresarial mudaram para hardware de Categoria 6 e Categoria 6a para novas instalações. A seleção de hardware de patch panel e conector keystone classificado para categoria igual ou superior à do cabo instalado é uma prática amplamente seguida entre fabricantes e instaladores de produtos de cabeamento estruturado, uma vez que componentes incompatíveis podem limitar a largura de banda alcançável de todo o link.

O gráfico acima compara a classificação de largura de banda mínima de quatro categorias comuns de cabeamento de cobre, conforme definido pela ANSI/TIA-568 e pela documentação ISO/IEC 11801 relacionada. A categoria 5e, ainda encontrada em muitas instalações de escritórios mais antigas, suporta largura de banda de 100 MHz e geralmente está associada à Gigabit Ethernet em comprimentos de cabo padrão. A categoria 6 dobra esse valor para 250 MHz e pode suportar 10 Gigabit Ethernet em comprimentos de canal mais curtos, o que é um dos motivos pelos quais o conector keystone Cat6 e o ​​hardware patch panel cat6 permanecem amplamente especificados em novos projetos de soluções de cabeamento de rede. A categoria 6a estende a largura de banda para 500 MHz e adiciona um controle mais rígido de diafonia alienígena, permitindo que Ethernet de 10 Gigabit opere em todo o comprimento de canal de 100 metros permitido pelo padrão. A categoria 8, classificada em 2.000 MHz, destina-se principalmente a conexões muito curtas de data centers, em vez de cabeamento geral de escritórios. Como os requisitos de largura de banda tendem a aumentar à medida que as redes são atualizadas, muitos gerentes de instalações procuram fabricantes de patch panel e conectores keystone cujas linhas de produtos oferecem um caminho de atualização claro de hardware Cat6 para Cat6a dentro do mesmo espaço.

Tipos de conectores para painéis de fibra óptica: SC, LC, FC e ST

Os painéis de conexão de fibra óptica são construídos em torno de um pequeno número de tipos padronizados de conectores e adaptadores, mais comumente SC, LC, FC e ST. Os conectores SC usam um mecanismo de trava push pull e uma ponteira relativamente grande de 2,5 milímetros e permanecem comuns em aplicações de painéis de distribuição de fibra empresarial e de telecomunicações. Os conectores LC usam uma ponteira menor de 1,25 milímetros com um estilo de trava semelhante, o que permite aproximadamente o dobro da densidade de porta dos conectores SC na mesma largura do painel, tornando o LC uma escolha frequente para projetos de data centers de patch panel de fibra óptica de alta densidade. Os conectores FC usam um acoplamento roscado que fornece uma conexão mecânica segura e ainda são especificados em algumas instalações externas e ambientes de teste onde a resistência à vibração é uma prioridade. Os conectores ST usam um mecanismo de trava de torção com mola e eram historicamente comuns nas primeiras implantações de patch panel de fibra óptica multimodo, embora projetos mais recentes especifiquem com mais frequência hardware SC ou LC.

O desempenho óptico para esses tipos de conectores é comumente avaliado em relação aos critérios referenciados em Telcordia GR-326-CORE e IEC 61753-1, que descreve métodos de teste para perda de inserção, perda de retorno e durabilidade mecânica de conectores de fibra óptica monomodo. Os benchmarks publicados da indústria referenciados por vários fabricantes de conectores geralmente descrevem a perda de inserção máxima típica na faixa de aproximadamente 0,2 a 0,3 dB para conectores SC, LC e FC terminados em fábrica sob condições normais de acoplamento. O desempenho da perda de retorno é frequentemente avaliado em 50 dB ou superior para conectores polidos UPC e 60 dB ou superior para conectores polidos APC, com base na mesma categoria de fontes publicadas. A durabilidade mecânica é frequentemente avaliada em um mínimo de 500 ciclos de acoplamento nos testes de durabilidade estilo Telcordia GR-326-CORE. Esses números representam referências comumente referenciadas no setor, em vez de valores garantidos para qualquer produto específico, uma vez que o desempenho real pode variar de acordo com o fabricante, a qualidade da ponteira e o manuseio em campo.

O gráfico acima apresenta benchmarks de perda de inserção máxima comumente referenciados em decibéis para tipos de conectores SC, LC, FC e ST, com base em critérios de teste publicados da indústria, como Telcordia GR-326-CORE. Os conectores SC, LC e FC são frequentemente associados a benchmarks de perda de inserção máxima próximos a 0,3 dB quando terminados e acoplados adequadamente em condições normais. Os conectores ST, que dependem de um acoplamento twist lock em vez de uma interface push pull ou rosqueada, são mais frequentemente associados a um benchmark típico ligeiramente mais alto, próximo de 0,5 dB, devido a diferenças na tolerância de alinhamento. Menor perda de inserção geralmente significa que menos sinal óptico é perdido em cada ponto de conexão, o que se torna mais significativo em ODF de fibra e aplicações de painel de distribuição de fibra que incluem vários pontos de emenda e patch ao longo de um único link. Esses números são referências gerais da indústria, e não especificações garantidas para um determinado lote de conectores, e os resultados reais dependem da qualidade do polimento do ferrolho, das práticas de limpeza e da contagem do ciclo de acoplamento. Os projetistas de rede que planejam um patch panel de fibra para um longo backbone ou um layout de data center de patch panel de fibra óptica de alta densidade geralmente levam em consideração a perda de inserção cumulativa em todos os pontos de conexão em seus cálculos gerais de orçamento de link.

Densidade de porta escalável em design de patch panel de fibra óptica para montagem em rack

Os gabinetes de patch panel de fibra óptica para montagem em rack são normalmente dimensionados em unidades de rack padrão, comumente abreviadas como 1U, 2U ou 3U, com contagem de portas escalonada de acordo com quantas posições de adaptador e bandejas de emenda cabem dentro de cada unidade de espaço de rack vertical. A série de patch panel de fibra óptica com bandeja deslizante mencionada anteriormente neste artigo segue esse padrão, oferecendo uma configuração de 24 portas em um gabinete 1U, uma configuração de 48 portas em um gabinete 2U e uma configuração de 72 portas em um gabinete 3U. Esse tipo de dimensionamento permite que uma instalação planeje antecipadamente a capacidade de cabeamento, selecionando um patch panel de fibra óptica para montagem em rack de 24 portas para uma sala de telecomunicações menor ou um painel com maior número de portas para um backbone de data center sem alterar o design geral do painel ou o tipo de adaptador. Como cada unidade de rack adicional adiciona um número proporcional de portas neste projeto, os planejadores podem estimar as necessidades futuras de capacidade por orçamento de espaço em rack, em vez de avaliar uma linha de produtos de painel de fibra totalmente diferente para cada tamanho de projeto.

O gráfico acima mostra como a contagem de portas aumenta com a altura da unidade de rack para uma série representativa de patch panel de fibra óptica com bandeja deslizante, com base nas configurações 1U, 2U e 3U mencionadas neste artigo. O gabinete 1U acomoda 24 portas, o gabinete 2U acomoda 48 portas e o gabinete 3U acomoda 72 portas, refletindo um aumento proporcional de 24 portas para cada unidade de rack adicional de altura neste design específico de gaveta deslizante. Esse tipo de dimensionamento previsível é útil ao comparar uma opção de patch panel de fibra com estilos de painel alternativos que podem empacotar portas com menos eficiência ou que não possuem uma bandeja deslizante para acesso à emenda. Instalações com espaço de rack limitado geralmente favorecem uma maior densidade de portas por unidade de rack, pois isso reduz o número de gabinetes necessários para encerrar uma determinada contagem de fibras. Ao mesmo tempo, painéis com densidade de portas muito alta exigem um gerenciamento cuidadoso da fibra interna para ajudar a preservar o raio de curvatura mínimo, portanto, a contagem de portas é apenas um fator a ser considerado junto com o design da bandeja de emenda e os recursos de roteamento de cabos ao selecionar um painel de distribuição de fibra.

Tendências do setor moldando a implantação de cabeamento estruturado e distribuição de fibra

A demanda por componentes de sistemas de cabeamento estruturado, incluindo painéis de conexão, tomadas keystone e painéis de conexão de fibra óptica, foi moldada nos últimos anos pela expansão contínua de data centers, infraestrutura de nuvem e implantações de fibra para residências. De acordo com um relatório de pesquisa de mercado da indústria, o mercado global de cabeamento estruturado foi estimado em mais de 20 bilhões de dólares dos Estados Unidos em 2025, com uma taxa composta de crescimento anual projetada próxima de 8% até meados da década de 2030, atribuída em grande parte ao data center e à expansão da infraestrutura em nuvem. A mesma categoria de análise de mercado observou que as aplicações de rede local têm sido historicamente responsáveis ​​pela maior parte do volume de cabeamento estruturado instalado por receita, enquanto as aplicações de data center representam um dos segmentos de crescimento mais rápido à medida que as organizações continuam a expandir a capacidade de servidores e armazenamento. Os programas de fibra para casa também contribuíram para a demanda por soluções de painéis de distribuição de fibra FTTH, uma vez que cada nova conexão de assinante normalmente requer uma emenda ou ponto de patch dedicado em um painel de distribuição entre a fibra externa da planta e as instalações do cliente. Essas tendências sugerem que tanto os produtos de cabos estruturados focados em cobre, como o conector keystone Cat6 e o ​​hardware de patch panel, quanto os produtos de patch panel de fibra óptica provavelmente permanecerão relevantes à medida que as redes continuam a se expandir nos segmentos de cobre e fibra em paralelo.

O gráfico acima ilustra uma distribuição aproximada da implantação de cabeamento estruturado por categoria de aplicação, com base em estimativas de pesquisas de mercado publicadas, e não em um único censo global verificado. As implantações de redes locais, abrangendo ambientes típicos de escritórios e empresas, têm historicamente representado a maior parcela do volume de cabeamento estruturado, consistente com a ampla presença de painéis de conexão, tomadas keystone e placas frontais em edifícios comerciais comuns. As aplicações de data center representam uma parcela menor, mas geralmente de crescimento mais rápido, refletindo a mudança em direção a salas de servidores de maior densidade e infraestrutura em nuvem que muitas vezes dependem mais fortemente de produtos de patch panel de fibra óptica e de painéis de distribuição de fibra de alta densidade. A parcela restante inclui outras aplicações, como ambientes industriais, residenciais e de telecomunicações especializados, que variam consideravelmente por região e tipo de projeto. Dado que as estimativas de mercado diferem entre os fornecedores de investigação, as percentagens aqui apresentadas devem ser lidas como uma ilustração geral da escala relativa, em vez de um valor preciso para qualquer ano ou região específica. Esse padrão geral é um dos motivos pelos quais muitos fabricantes de produtos de cabeamento estruturado mantêm linhas de produtos paralelas cobrindo patch panel de cobre e hardware keystone jack junto com patch panel de fibra óptica e produtos de painel ODF.

Práticas de instalação para painéis de conexão, placas frontais e conectores Keystone

A instalação de componentes do sistema de cabeamento estruturado geralmente segue uma sequência semelhante, quer o projeto envolva um patch panel de cobre, um painel frontal de rede ou um patch panel de fibra óptica, embora o método de terminação específico seja diferente entre meios de cobre e fibra. As etapas abaixo descrevem uma sequência geral de instalação que é comumente seguida em projetos de cabeamento comercial, embora os códigos locais, as instruções do fabricante do cabo e as especificações do projeto devam sempre ter prioridade sobre qualquer descrição geral.

1. Planeje as rotas dos cabos e etiquete ambas as extremidades de cada lance de cabo antes de iniciar a instalação, para que a conexão na porta cat6 do patch panel ou no adaptador do painel de fibra corresponda à placa frontal da rede ou tomada de parede correspondente.
2. Monte o patch panel, as placas de preenchimento vazias do patch panel e o hardware de gerenciamento de cabos dentro do rack ou gabinete de parede, deixando espaço adequado para o raio de curvatura do cabo na parte traseira do painel.
3. Termine cada cabo de cobre em um conector keystone Cat6 ou conector keystone RJ45 usando a ferramenta de terminação especificada pelo fabricante do conector e, em seguida, encaixe o conector keystone completo no patch panel ou na abertura do painel de rede.
4. Para um patch panel de fibra óptica, direcione a fibra de entrada para a bandeja de emenda ou posição do adaptador, conclua a emenda por fusão ou conectorização e coloque o excesso de comprimento de fibra dentro da bandeja para ajudar a manter o raio de curvatura mínimo especificado para o tipo de cabo.
5. Teste cada link concluído com um testador de certificação de cabo apropriado ou um conjunto de teste de perda óptica antes de colocar a conexão em serviço e registre os resultados para referência futura.
6. Identifique claramente a parte frontal do patch panel, do painel frontal e das portas do painel de fibra, correspondendo à documentação criada durante a fase de planejamento.

Considerações de compatibilidade para componentes de cabeamento de fibra e cobre

Como os componentes do sistema de cabeamento estruturado são produzidos por muitos fabricantes diferentes, a compatibilidade geralmente é mantida através da adesão a padrões mecânicos e elétricos comuns, e não através de um único projeto proprietário. Os conectores keystone, sejam descritos como um conector keystone Cat6 ou um conector keystone rj45 geral, são construídos com uma pegada keystone padronizada, de modo que os conectores de diferentes linhas de componentes de produtos de cabos estruturados geralmente podem ser inseridos no mesmo patch panel ou abertura do painel de rede. Em aplicações de fibra, a compatibilidade é centrada no adaptador e no tipo de conector, em vez de uma pegada keystone, portanto, um patch panel de fibra óptica preenchido com adaptadores SC é geralmente compatível com patch cords e pigtails com terminação SC, enquanto um painel preenchido com LC requer cabos com terminação LC, independentemente de qual fabricante de painel de fibra produziu o gabinete. Os compradores que avaliam um fornecedor de patch panel de fibra óptica, um fabricante de patch panel ODF ou uma fábrica de patch panel de fibra para montagem em rack para um novo projeto são geralmente aconselhados a confirmar o tipo de adaptador, a contagem de portas e a altura da unidade de rack em relação ao seu sistema de cabeamento existente antes de fazer um pedido, uma vez que tipos de conectores incompatíveis não podem ser acoplados sem uma conversão de adaptador. A confirmação desses detalhes com antecedência ajuda a evitar retrabalho e oferece suporte a uma transição mais suave ao expandir uma solução de cabeamento de rede existente com capacidade adicional de patch panel, conector keystone ou patch panel de fibra óptica.

Sobre Yuyao Simante Network Communication Equipment Co., Ltd

Yuyao Simante Network Communication Equipment Co., Ltd é um fabricante profissional de soluções de cabeamento de rede e produtos de fibra óptica, integrando design, desenvolvimento, vendas e serviços. Em quase 20 anos de serviço, a empresa concentrou-se em atender às necessidades dos clientes por meio de conhecimento especializado em engenharia aplicada, com o objetivo de agregar valor aos clientes desde os primeiros estágios de comunicação do projeto. Com base num sistema maduro de investigação e desenvolvimento, a estabilidade da qualidade do produto é abordada desde a fase de concepção. A empresa mantém uma equipe técnica de mais de 10 engenheiros e mais de 30 funcionários técnicos em tempo integral que continuam a contribuir com contribuições profissionais para a melhoria da qualidade e atualizações de produtos, incluindo as linhas de produtos de patch panel de fibra óptica, keystone jack, patch panel e faceplate mencionados ao longo deste artigo.
