Como usar o gerenciador de cabos？

O objetivo de um gerenciador de cabos

Um Gerenciador de cabos é um acessório de hardware projetado para organizar, rotear e proteger cabos dentro de um rack de servidor ou gabinete de rede. Para usá-lo, basta rotear seus cabos Ethernet, fibra ou energia através dos canais horizontais ou verticais designados, prendendo-os com tiras de velcro ou dedos integrados para manter o raio de curvatura e o fluxo de ar adequados. Para instalá-lo, você monta o gerenciador de cabos nos trilhos de montagem verticais do rack do servidor useo as porcas e parafusos incluídos, normalmente ocupeo 1U (1,75 polegadas) de espaço vertical para gerenciadores horizontais ou fixando nos trilhos laterais para unidades verticais.

O objetivo principal é duplo: para evitar a degradação do sinal causada por curvas apertadas ou interferência eletromagnética and para maximizar a eficiência do resfriamento, eliminando obstruções ao fluxo de ar causadas por cabos emaranhados . Em data centers de alta densidade, o gerenciamento adequado de cabos pode reduzir os custos de resfriamento em até 15% e reduzir o tempo de solução de problemas em mais de 50%.

Como usar o Cable Manager: um guia prático

Usar um gerenciador de cabos de maneira eficaz é mais do que apenas colocar fios em um canal. Envolve planejamento estratégico para garantir escalabilidade, capacidade de manutenção e integridade da rede. Abaixo estão as etapas práticas para utilizar gerenciadores de cabos horizontais e verticais.

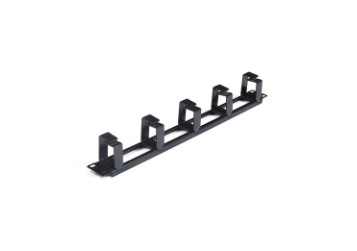

Gerenciadores de cabos horizontais (1U ou 2U)

Normalmente instalados entre painéis de conexão ou switches, os gerenciadores horizontais atuam como o principal ponto de distribuição para aplicação de patches frontais.

• Roteamento: Passe patch cords da porta do switch pelos "dedos" frontais do gerente ou pelos dutos cobertos. Certifique-se de que os cabos saiam do gerenciador diretamente para as portas adjacentes do patch panel para minimizar a folga exposta.
• Proteção do raio de curvatura: Para cabos de fibra óptica, certifique-se de que o raio de curvatura não caia abaixo de 30 mm (1,18 polegadas). Use os carretéis designados ou os dedos curvados fornecidos pelo gerente para manter esse raio. Exceder o raio de curvatura pode causar microcurvaturas, aumentando a atenuação em até 0,5 dB por incidente.
• Segregação: Separe os cabos de cobre (Cat6/Cat6a) dos cabos de fibra para evitar estresse físico e interferência. A maioria dos gerenciadores possui tampas removíveis que permitem criar zonas distintas.

Gerenciadores de cabos verticais (duto digital)

Os gerenciadores verticais são montados nas laterais do rack para lidar com o cabeamento em massa executado de cima para baixo, conectando-se a switches, servidores ou infraestrutura de backbone.

• Roteamento de backbone: Use o gerenciador vertical para agregar cabos de vários gerenciadores horizontais. Passe os cabos da parte frontal do rack até os canais traseiros ou laterais para conectar ao equipamento ativo.
• Gerenciamento de folga: Armazene o excesso de comprimento do cabo no gerenciador vertical em vez de enrolá-lo atrás do equipamento. Estudos mostram que o gerenciamento adequado da folga em gerentes verticais reduz a restrição do fluxo de ar em até 20% em comparação com pacotes soltos.
• Rotulagem: Umlways label both ends of the cable before routing through the vertical channel. This reduces average Mean Time To Repair (MTTR) from 30 minutes to under 5 minutes for circuit tracing.

Como instalar o Cable Manager: passo a passo

A instalação é um processo mecânico simples, mas a precisão é fundamental para garantir a integridade estrutural do rack e a longevidade da instalação. Esteja você trabalhando com um rack de servidor de 4 postes ou um rack de rede de 2 postes, as etapas a seguir se aplicam.

Etapa 1: determinar o local de montagem

Para gerenciadores horizontais, eles normalmente são instalados entre componentes ativos (por exemplo, Switch em U1, Cable Manager em U2, Patch Panel em U3). Para gerenciadores verticais, eles são montados na lateral da estrutura do rack, geralmente em pares (esquerdo e direito).

Etapa 2: preparar os trilhos do rack

Identifique se o seu rack usa furos quadrados (comuns para racks de servidores) ou furos roscados (comuns para racks de telecomunicações). Para furos quadrados, insira as porcas gaiola nos espaços de montagem designados. Certifique-se de que as porcas gaiola estejam orientadas com o clipe de mola na parte interna do trilho para evitar deslizamentos.

Etapa 3: proteja a unidade

Umlign the cable manager’s mounting brackets with the holes. Insert the mounting screws (typically M6 or 12-24) and tighten them hand-tight initially. Once aligned, torque them to a snug fit— o aperto excessivo pode danificar as roscas ou deformar o chassi, especialmente em unidades de plástico de alta densidade.

Perguntas frequentes sobre o Cable Manager: abordando preocupações comuns

Abaixo estão as perguntas mais frequentes sobre gerenciamento de cabos, com respostas precisas baseadas nas melhores práticas do setor e nos padrões de fabricação.

1. Qual é a diferença entre uma “barra laceradora” e um “duto de dedo”?

Um lacer bar is a simple metal bar used primarily for securing bundles with Velcro, offering no individual cable separation. A finger duct (the standard Cable Manager) features individual "fingers" or rings that separate cables, fornecendo controle superior do raio de curvatura e permitindo movimentos de cabos individuais sem perturbar os cabos adjacentes.

2. Quanto espaço devo deixar entre os gerenciadores de cabos e os equipamentos ativos?

O ideal é instalar um gerenciador de cabos 1U diretamente adjacente (acima ou abaixo) de cada patch panel ou switch. Para instalações de fibra densa, geralmente é preferível um gerenciador 2U. Manter um espaço livre de 25 mm (1 polegada) na frente das portas do gerenciador garante o fluxo de ar adequado para sistemas de resfriamento da frente para trás.

3. Posso usar gerenciadores de cabos de plástico para fibra de alta densidade?

Sim, mas você deve garantir que o plástico tenha classificação retardante de chamas (UL 94V-0). Gestores de plástico de alta qualidade, como os produzidos pela Simante, são projetados para lidar com fibras de alta densidade, mantendo a integridade estrutural. Em instalações que exigem certificação sísmica, os gerenciadores verticais metálicos são recomendados devido à sua maior resistência à tração (normalmente >500 lbs de capacidade de carga).

4. Os gerenciadores de cabos vêm em tamanhos personalizados?

Umbsolutely. As a professional manufacturer, Yuyao Simante Network Communication Equipment Co., Ltd. specializes in custom-made Cable Managers. With over 10 linhas de produção regulares e customizadas and 10 conjuntos de máquinas de moldagem por injeção totalmente automáticas , podemos produzir gerenciadores em profundidades, cores específicas (por exemplo, preto, branco, códigos RAL personalizados) e materiais para atender exatamente aos requisitos estéticos e espaciais do seu data center. Nossa instalação mantém uma produção anual estável de mais de 9 milhões de unidades , garantindo escalabilidade para implantações em grande escala.

Por que a qualidade é importante: engenharia e suporte

A seleção de um gerenciador de cabos de alta qualidade impacta o custo total de propriedade. As unidades inferiores podem apresentar bordas afiadas que danificam as capas dos cabos ou o plástico que se torna quebradiço com o tempo. A abordagem de Simante garante que a qualidade seja garantida na fonte do design através de um sistema maduro de pesquisa e desenvolvimento.

Com uma equipe dedicada de mais de 10 engenheiros e mais de 30 técnicos em tempo integral , nos concentramos na melhoria contínua. Nossa fábrica utiliza 10 conjuntos de máquinas de moldagem por injeção totalmente automáticas and 20 semi-automatic units para garantir consistência em dimensões críticas, como o espaçamento entre os dedos (normalmente 1,2 polegadas para acomodar conectores RJ45 de alta densidade).

A Simante fornece soluções integradas especializadas para os clientes para garantir que atenda às necessidades do cliente. Se você precisa de um gerenciador horizontal simples de 1U ou de uma solução vertical personalizada complexa para um data center em hiperescala, a infraestrutura avançada de fábrica do Cable Manager oferece suporte ao seu projeto, desde o design até a entrega.

• Capacidade de produção: 9 milhões de unidades anualmente para apoiar aquisições em grande escala.
• Umutomation: 8 máquinas instaladas automaticamente garantem uma qualidade de montagem consistente.
• Personalização: Soluções completas de cabeamento de rede integrando design, desenvolvimento, vendas e serviços.

Ao investir no gerenciamento de cabos projetado por um fabricante confiável, você garante que sua infraestrutura de rede permaneça escalonável, funcional e eficiente durante todo o seu ciclo de vida.
