Escolhendo o tamanho certo painéis de remendo depende principalmente do espaço em rack, dos requisitos de densidade de portas e dos planos de expansão futuros. Os tamanhos padrão são geralmente medidos em "U" (unidade de rack), sendo o mais comum um patch panel 1U de 24 portas ou um patch panel 2U de 48 portas. Ao selecionar um patch panel, primeiro calcule o número total de pontos de dados esperados no atual e nos próximos dois anos, garantindo uma margem de redundância de 20%. Segundo, confirme se a profundidade e a largura do rack são compatíveis com o patch panel da rede. Por fim, selecione o espaço de gerenciamento de cabos apropriado com base no tipo de cabo (por exemplo, Cat6 ou Cat6A) para obter um gerenciamento eficiente do cabeamento do data center.
Compreendendo a função central dos Patch Panels na arquitetura de rede
Em data centers modernos e LANs empresariais, painéis de remendo não são apenas pontos de agregação de conexões físicas, mas também a base da flexibilidade da rede. Eles reduzem significativamente a dificuldade de manutenção ao desacoplar o cabeamento horizontal do equipamento de comutação.
- Gerenciamento de cabos esteticamente agradável: Evita o efeito de "teia de aranha" dentro do rack.
- Proteção do equipamento: Reduz danos ao hardware causados pela frequente conexão e desconexão das portas do switch.
- Clear Logic: Funciona com um sistema de gerenciamento de tags para identificar rapidamente locais de falhas na rede.
Três dimensões principais para escolher o tamanho do patch panel
1. Densidade Portuária e Utilização do Espaço
As dimensões físicas afetam diretamente a capacidade do rack.
Altura 1U: Adequado para escritórios de pequeno e médio porte ou nós de computação de ponta, normalmente fornecendo 24 portas. Se a altura do rack for limitada, painéis de conexão blindados de alta densidade (por exemplo, 1U de 48 portas) são uma escolha melhor.
2U e superior: Adequado para salas de servidores centrais, facilitando o agrupamento e distribuição de cabos em maior escala na parte traseira.
2. Padrões de cabos e compatibilidade física
As dimensões do patch panel incluem não apenas a largura frontal, mas também a profundidade do rack traseiro de gerenciamento de cabos.
Requisitos Cat6A: Devido à espessura mais espessa e ao maior raio de curvatura dos cabos Cat6A, recomenda-se escolher um modelo com rack traseiro de gerenciamento de cabos. Isto ocupará mais espaço de profundidade, mas garante que a transmissão do sinal não seja afetada pela compressão física.
Modular vs. Fixo: Painéis de conexão modulares permitem a instalação mista de cabeamento de fibra óptica e cobre, oferecendo maior flexibilidade de tamanho.
3. Redundância e expansibilidade futura
Um plano de rede profissional não deve limitar-se às necessidades imediatas.
Proporção de reposição: Ao determinar o tamanho do patch panel da rede, é recomendado calcular os requisitos totais de portas usando a fórmula "Número real de portas ÷ 0,8".
Espaço de dissipação de calor: Cabeamento denso pode obstruir o fluxo de ar. Em implantações de alta densidade, painéis cegos adequados devem ser reservados entre os painéis de conexão para otimizar a dissipação de calor.
Guia de seleção de patch panel
Para ajudá-lo a tomar uma decisão rápida, aqui estão estratégias de seleção de patch panel baseadas em cenário:

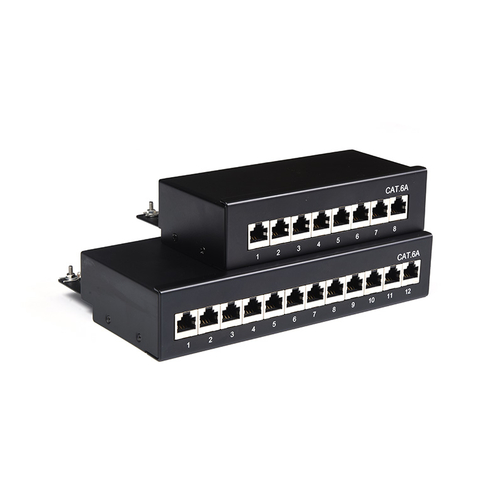

| Tipos de cenário | Número recomendado de portas: | Tamanhos recomendados: | Considerações principais: |
| Casa/escritório pequeno | 12 - 24 portas | 1U ou montado na parede | Economia de espaço e facilidade de instalação. |
| Filial Empresarial de Médio Porte | 48 - 96 portas | 1U de alta densidade | Blindagem contra interferência de corrente forte e fraca (selecione o tipo blindado). |
| Grande data center | 500 portas ou mais | Modular 2U/4U | Alta frequência de manutenção; requer suporte para troca a quente e etiquetagem rápida. |
Conselhos profissionais para otimizar o desempenho do cabeamento
Escolhendo o tamanho certo is only the first step. To maximize patch panel performance, pay attention to the following details:
Gerenciadores de cabos correspondentes: Os gerenciadores de cabos horizontais devem corresponder à proporção do patch panel. Geralmente é recomendado ter 1U de gerenciador de cabos por patch panel de 1U para garantir uma flexão suave do cabo e reduzir a perda de retorno.
Codificação e rotulagem de cores: Use módulos de patch panel de cores diferentes para distinguir entre redes internas, redes externas e sinais de voz. Um sistema de rotulagem claro pode reduzir o tempo de solução de problemas em mais de 50%.
Blindagem e Aterramento: Caso seja selecionado um patch panel blindado, certifique-se de que seu barramento de aterramento embutido esteja conectado ao sistema de aterramento do rack; caso contrário, o seu desempenho anti-interferência será significativamente reduzido.
A seleção do tamanho é essencialmente um equilíbrio entre o “custo atual” e a “dificuldade de manutenção futura”. Painéis de conexão muito pequenos aumentarão a dificuldade do gerenciamento de cabos posteriormente, enquanto a busca cega por painéis grandes desperdiçará espaço caro no rack.
