Cobre 10G explicado: padrões de cabeamento Cat6A, limites de distância e guia de compra

Resposta curta primeiro: para links que ficam dentro de um prédio e dentro de 100 metrosetrosetrosetrosetros, o cobre 10G, ou seja, Ethernet 10GBASE-T executada em cabeamento estruturado Cat6A ou Cat7, é a maneira mais prática e econômica de fornecer 10 Gbps para mesas, pontos de acesso, câmeras e switches. A fibra assume o controle onde a distância, a interferência eletromagnética ou as demandas de agregação de backbone excedem o que o cabeamento de par trançado pode suportar.

Este guia explica como funciona o cobre 10G, quais categorias de cabos realmente o transportam, onde ele supera a fibra e onde perde, e o que as equipes de aquisição devem verificar antes de assinar um pedido de compra. A perspectiva é deliberadamente prática: fabricamos conectores keystone, painéis de conexão e cabos de conexão para projetos de cabeamento de rede entregues em mais de 45 países, e os pontos abaixo refletem as questões que distribuidores, integradores e prestadores de serviços levantam conosco com mais frequência.

Conclusão principal: O cabeamento de cobre 10G sobre Cat6A é a escolha padrão para links horizontais de 10 Gbps em edifícios de até 100 metros, enquanto a fibra continua sendo a ferramenta certa para backbone e viagens de longa distância.

O que é cobre 10G? O padrão 10GBASE-T explicado

Cobre 10G refere-se à execução de Ethernet de 10 Gigabits em cabeamento de par trançado balanceado por meio da interface RJ45 familiar. O IEEE ratificou a tecnologia como 10GBASE-T em 2006 sob o padrão 802.3an, e ainda é a única maneira de atingir 10 Gbps em cabeamento genérico de escritório sem alterar o conector que cada dispositivo de rede já usa. Essa compatibilidade do conector é a razão silenciosa pela qual o cobre permaneceu relevante: uma porta de cobre 10G se comunica com PCs, impressoras, telefones e câmeras existentes sem adaptadores, conversores de mídia ou novos inventários de dispositivos.

Comparado com um link gigabit, o 10GBASE-T é um exercício muito mais exigente na disciplina de sinais. A largura de banda operacional aumenta para 500MHz, todos os quatro pares transmitem e recebem simultaneamente, e a codificação multinível combinada com o processamento de sinal digital separa os sinais sobrepostos em cada extremidade. É por isso que o próprio conjunto de cabos, e não apenas o switch, se torna o fator limitante: cada tomada, painel, patch cord e medidor de cabo horizontal no canal deve manter suas tolerâncias em todo o espectro.

A negociação retroativa é outra vantagem prática. As portas 10GBASE-T modernas normalmente também suportam velocidades 1G, 2,5G e 5G, portanto, uma atualização do switch pode preceder uma atualização do cabeamento e ambos os investimentos podem ser escalonados ao longo dos ciclos orçamentários. Power over Ethernet, incluindo as classes de potência 802.3bt mais altas, funciona nos mesmos quatro pares, o que é extremamente importante para pontos de acesso Wi-Fi e câmeras IP que precisam de dados multi-gigabit e energia substancial em um único cabo.

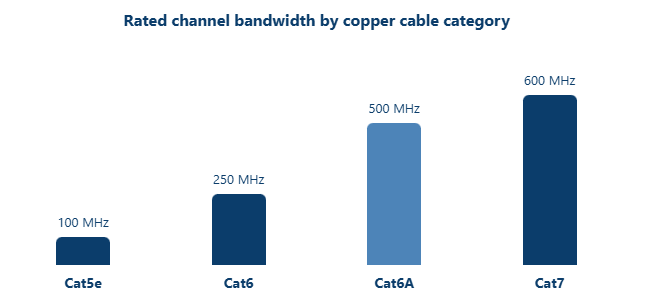

A classificação da largura de banda é a maneira mais clara de ver por que a categoria do cabo é tão importante para o cobre 10G. Cada categoria é definida em relação a uma faixa de frequência medida em megahertz, e o 10GBASE-T precisa de espectro de até 500 MHz para posicionar seu sinal. As categorias inferiores simplesmente não oferecem esse espectro, por mais cuidadosa que seja a instalação. O gráfico de colunas abaixo compara a largura de banda avaliada do canal das quatro categorias sobre as quais os compradores perguntam com mais frequência. Tenha uma regra em mente ao lê-lo: a largura de banda nominal é uma condição necessária para um canal de cobre 10G, e não uma garantia completa por si só.

O gráfico conta a história do cobre 10G de uma só vez. Cat5e para em 100MHz, o que é confortável para gigabit, mas não deixa espaço para 10GBASE-T. Cat6 dobra para 250MHz, o suficiente para tentativas de curta distância, mas abaixo dos 500 MHz que o padrão espera. Cat6A atinge 500 MHz, exatamente o espectro em torno do qual o 10GBASE-T foi projetado, e é por isso que a indústria o trata como a base para o novo cabeamento de cobre 10G. Cat7 se estende até 600MHz, adicionando margem e, na maioria das construções, blindagem total na parte superior. Duas notas práticas decorrem desses números. Primeiro, quando um fornecedor oferece um patch cord Cat6 com classificação 10G, considere-o uma conveniência de curto alcance, em vez de um substituto para um canal Cat6A. Em segundo lugar, a largura de banda é verificada no nível do componente e do canal por meio de testes de laboratório e de campo; portanto, solicite a qualquer fabricante ou atacadista dados de teste na frequência nominal total antes de fazer um pedido em massa. A largura de banda também explica parte da escala de preços, uma vez que tolerâncias de produção mais rigorosas em frequências mais elevadas custam um esforço real de produção. Porém, isso não explica tudo, porque o controle de diafonia e a blindagem acrescentam custos que o número de megahertz por si só não mostra. Use o gráfico para selecionar categorias e, em seguida, leia a próxima seção para entender o que acontece com o sinal dentro desses megahertz.

Conclusão principal: Cat6A é a categoria mínima a ser especificada para um canal de cobre 10G compatível, porque apenas sua largura de banda de 500 MHz corresponde ao que o 10GBASE-T foi projetado para usar.

Como funciona o cobre 10G: codificação, interferência alienígena e construção de cabos

Sob o capô, o 10GBASE-T empurra cada um dos quatro pares para transportar dados em ambas as direções ao mesmo tempo, usando modulação de amplitude de pulso de 16 níveis organizada em uma constelação de 128 estados, com eletrônicos de cancelamento de eco separando os sinais de transmissão e recepção sobrepostos. Os detalhes de engenharia importam menos para os compradores do que suas consequências: a integridade do sinal agora depende da qualidade física da construção e da disciplina de instalação, e não apenas da etiqueta da capa do cabo. Pequenos desvios que um link gigabit evitaria, como um par sem torção excessiva ou uma seção de cabo esmagada, tornam-se erros mensuráveis ​​a 10 Gbps.

O maior inimigo é o crosstalk alienígena, muitas vezes abreviado como ANEXT, que é a interferência acoplada de cabos vizinhos no mesmo feixe. Ao contrário da diafonia dentro de um cabo, a diafonia alienígena não pode ser cancelada pelos componentes eletrônicos em cada extremidade, portanto deve ser controlada fisicamente por meio de separação de pares, blindagem e agrupamento cuidadoso. É exatamente por isso que um link Cat6 que se certifica perfeitamente por si só pode falhar dentro de uma bandeja densa de execuções paralelas, e é por isso que os padrões da categoria para cobre 10G restringiram os requisitos de construção de forma tão significativa.

A construção de cabos responde a esse desafio em vários níveis, e as opções de blindagem merecem uma análise mais detalhada antes de você escolher. As quatro configurações abaixo cobrem quase todos os produtos que você verá em um catálogo de fornecedores, e cada uma faz uma compensação diferente entre imunidade, custo, esforço de terminação e requisitos de aterramento.

• U/UTP Quatro pares nus sem escudo. Menor custo e terminação mais rápida, a imunidade depende inteiramente do equilíbrio dos cabos, por isso exige maior disciplina de instalação.
• F/UTP Uma tela metálica em torno de todos os quatro pares. Reduz visivelmente a diafonia alienígena entre cabos vizinhos e adapta-se às bandejas ocupadas, ao custo do trabalho de ligação e aterramento.
• U/FTP Uma folha individual em torno de cada par. Forte controle de diafonia par a par dentro do cabo, uma escolha comum para instalações Cat6A de alta densidade.
• S/FTP Uma tela trançada sobre pares individualmente laminados. O mais alto nível de imunidade e a construção padrão por trás do cabeamento Cat7.

Uma nota de aterramento se aplica a todas as opções blindadas: a blindagem metálica só funciona conforme projetado quando está ligada corretamente ao patch panel e ao hardware da tomada. Uma blindagem não aterrada ou mal aterrada pode se comportar mais perto de uma antena do que de uma barreira, e é por isso que sempre perguntamos aos clientes sobre suas práticas de aterramento antes de recomendar um canal de cobre 10G blindado.

Conclusão principal: o desempenho do cobre 10G sobrevive ou morre no controle de diafonia, portanto, selecione o nível de blindagem que corresponda ao seu ambiente elétrico em vez de usar como padrão a opção sem blindagem mais barata.

Categorias de cabos para cobre 10G: Cat6, Cat6A e Cat7 comparadas

A tabela abaixo condensa a questão da categoria nos números que importam para um plano de cobre 10G. Trate-o como um filtro de seleção e não como uma cópia de marketing, porque cada linha traz uma consequência de aquisição.

Cat6 merece uma palavra cuidadosa, pois causa maior confusão nas citações. A orientação TIA permite 10GBASE-T sobre Cat6 em distâncias reduzidas, comumente citadas como até 55 metros, e ainda mais curtas dentro de feixes densos próximos a outros cabos. Alguns projetos usam isso com sucesso para execuções curtas entre gabinetes ou de parede a mesa, mas cada um deve ser certificado em campo e a margem do canal é mais fina do que qualquer um de nós gostaria. Se um fornecedor oferecer Cat6 compatível com 10G sem mencionar limites de distância, faça perguntas mais difíceis antes de assinar.

Cat6A é a resposta convencional e reconhecida pela TIA e ISO, como Classe EA, para canais 10GBASE-T garantidos de 100 metros. Ele foi projetado especificamente em torno do controle de crosstalk alienígena, está disponível em versões blindadas e não blindadas, e seu preço se estabeleceu no território convencional após anos de produção em volume. Para uma nova implantação de cobre 10G, Cat6A é o padrão seguro que não precisará ser defendido na próxima auditoria.

Cat7 fica acima dele como um sistema Classe F definido pela ISO a 600 MHz, construído em construção S/FTP totalmente blindada. Uma nota de compatibilidade é importante aqui: Cat7 formal especifica conectores GG45 ou TERA em vez de RJ45 simples, embora muitos cabos e módulos blindados com terminação RJ45 em catálogos de fornecedores sejam construídos para desempenho de classe Cat7. Se os documentos do seu projeto exigirem Cat7, confirme a compatibilidade do conector em todos os componentes do canal antes de fazer o pedido. Acima de ambos, Cat8 existe para links curtos de 25G e 40G de 30 metros em data centers, o que vale a pena conhecer, mesmo que raramente se aplique a um design de escritório horizontal.

Um canal de cobre 10G compatível é uma cadeia de cinco elementos: o cabo da área de trabalho, o conector keystone atrás do painel frontal, o cabo horizontal, o patch panel na sala de telecomunicações e o cabo do equipamento no lado oposto. Misturar graus de desempenho ao longo dessa cadeia queima a margem que o padrão deixa para você, portanto, compradores experientes adquirem todo o canal de um fabricante em um único grau. O conector keystone é o componente que os instaladores mais tocam e menos testam, e é por isso que a precisão da terminação em um módulo Cat6A merece tanto exame minucioso quanto a impressão do cabo na caixa.

Conectores Keystone sem ferramentas Cat6A blindados para canais 10G Esses conectores keystone Cat6A blindados e sem ferramentas encerram as conexões da área de trabalho com precisão consistente. Como a precisão da terminação no conector é fundamental para manter um canal de cobre 10G certificado, fornecê-los no nível do canal ajuda a proteger a margem do link. Ver Produto →

Conclusão principal: especifique Cat6A como a plataforma de cobre 10G padrão, reserve Cat7 para locais exigentes de EMI ou de política blindada e trate execuções curtas de Cat6 como exceções certificadas em vez de uma estratégia de design.

Cobre 10G versus fibra 10G: distância, custo e onde cada um ganha

Nenhuma das tecnologias vence em todos os eixos, então a questão útil é qual mídia vence nos eixos que seu projeto realmente possui. Em termos gerais, o cobre 10G possui os últimos 100 medidores onde residem os terminais, graças à onipresença do RJ45, ao suporte PoE e ao baixo custo dos componentes por canal. A fibra possui tudo além disso: risers de backbone, links de campus, rotas de alta interferência e qualquer caminho com planos de crescimento além de 10 Gbps.

A distância geralmente é o primeiro número que os compradores comparam quando pesam 10G de cobre em relação à fibra. Um canal 10GBASE-T e um link de fibra resolvem o mesmo problema de 10 Gbps, mas cobrem distâncias muito diferentes no mesmo rack. O gráfico de barras horizontais abaixo mostra o alcance máximo da mídia mais comum em 10 Gbps. As categorias de cobre ficam ao lado da fibra multimodo e de um conjunto twinax de conexão direta para que as proporções sejam fáceis de ler. Todos os valores pressupõem um canal devidamente instalado e em conformidade com os padrões.

O padrão neste gráfico é a arquitetura da maioria dos edifícios modernos em miniatura. Os conjuntos twinax de conexão direta atingem cerca de 7 metros, o que os torna uma ferramenta em rack para conectar switches adjacentes, em vez de um sistema de cabeamento. Cat6 cobre cerca de 55 metros a 10 Gbps quando as condições são favoráveis, o suficiente para algumas passagens de armários entre andares, mas nunca um design horizontal garantido. Cat6A e Cat7 transportam cobre 10G para todo o canal de 100 metros em torno do qual o cabeamento estruturado foi projetado, e esse número é o que permite que uma sala de telecomunicações atenda um andar inteiro. A fibra multimodo OM3 estende os mesmos 10 Gbps para 300 metros e OM4 para 400 metros, razão pela qual os risers e links entre edifícios são padronizados para fibra. Lidas em conjunto, as barras descrevem uma divisão clara do trabalho: cobre para os últimos 100 metros horizontais, fibra acima e além dele. Não há opção de par trançado além de 100 metros a 10 Gbps, portanto, um percurso de 120 metros é uma decisão de fibra, não importa o que o orçamento diga. Existem diferenças de latência entre 10GBASE-T e fibra, mas são pequenas o suficiente para serem ignoradas pelos aplicativos de escritório e campus na maioria dos casos. O peso e o diâmetro também são importantes, porque os cabos de cobre 10G são mais grossos que seus antecessores gigabit e preenchem o espaço do riser mais rapidamente. A distância também interage com a topologia, já que um alcance de cobre de 100 metros geralmente elimina o custo de armários intermediários em um andar típico. Se o seu edifício já possui um backbone OM3 ou OM4 instalado, o design inteligente mantém-no para distribuição vertical e permite que o Cat6A lide com cada queda horizontal.

O custo decide tantos projetos quanto o desempenho bruto. O orçamento para um link de cobre 10G é dividido em quatro grupos: componentes passivos, portas ativas, mão de obra de instalação e testes. As proporções mudam com o tamanho do projeto, mas uma reforma típica de escritório gasta a maior parte do seu dinheiro fora da mudança. O gráfico de rosca abaixo mostra uma divisão representativa para um único canal de cobre 10G em uma atualização de tamanho médio. Trate-o como um índice de planejamento e não como uma cotação.

O erro de planejamento mais comum é presumir que a conta da TV a cabo é toda a história. Os componentes passivos ocupam a maior parcela individual, cerca de 40 por cento, mas essa parcela inclui todos os conectores, painéis e cabos do canal, não apenas o cabo em si. As portas ativas demoram cerca de um quarto, e aqui a comparação entre 10GBASE-T e fibra SFP torna-se interessante, porque o preço das portas e o consumo de energia variam visivelmente entre as gerações de switch e podem inverter a aritmética em grandes implantações. A mão de obra de instalação corresponde à parcela ativa, e a mão de obra é onde o cobre 10G exige mais cuidado do que o gigabit, uma vez que a precisão da terminação e a disciplina de empacotamento afetam diretamente as margens do canal. Os testes parecem pequenos, com 10%, mas é o seguro mais barato do gráfico, porque a certificação que detecta uma rescisão incorreta economiza uma visita de retorno que custa mais do que o tempo do testador. Os atacadistas e compradores de projetos também devem comparar o custo do canal em vez do preço do componente, uma vez que um conector um pouco mais caro e de instalação mais rápida pode reduzir a linha de mão de obra. O volume também é importante: encomendar um kit de canais completo de um fabricante geralmente tem um preço melhor do que montar componentes de vários fornecedores. Esses números pressupõem novo cabeamento, e uma modernização com caminhos difíceis aumenta a parcela de mão de obra. Os orçamentos de energia também merecem menção, porque configurações densas de switch 10GBASE-T consomem mais eletricidade do que equivalentes de fibra, e isso aparece no lado operacional do livro-razão. O retrabalho é o quinto balde invisível, e a maneira mais segura de reduzi-lo é comprar componentes com dados de teste verificáveis ​​desde o início.

Conclusão principal: use cobre 10G nos últimos 100 metros onde os terminais residem e entregue o trabalho à fibra quando as extensões excederem 100 metros, cruzarem edifícios ou enfrentarem interferências graves.

Cenários de aplicação e pontos de seleção para cobre 10G

Onde o cobre 10G ganha seu sustento hoje

O cabeamento horizontal de escritório corporativo continua sendo o caso clássico: um canal Cat6A de uma sala de telecomunicações centralizada para cada área de trabalho, atendendo mesas em multi-gigabit hoje e em 10G conforme os dispositivos são atualizados. A história do Wi-Fi tornou-se igualmente importante, porque os pontos de acesso modernos 802.11ax e sucessores desejam uplinks multi-gigabit e PoE de alta potência no mesmo cabo, e uma queda de cobre Cat6A 10G satisfaz ambos sem puxar um segundo circuito. A vigilância e a automação predial seguem a mesma lógica, uma vez que os uplinks do NVR, a agregação de câmeras e o tráfego do controlador se beneficiam do espaço livre em trechos de cobre que ficam abaixo de 100 metros. Em data centers, o 10GBASE-T desempenha um papel em topologias de fim de linha e meio de linha para percursos de até 100 metros, enquanto conexões em rack a alguns metros normalmente usam conjuntos twinax e a coluna vertical se move para fibra. Prédios inteligentes e ambientes industriais completam a lista, em qualquer lugar onde gateways, controladores e switches de agregação precisem de conectividade multi-gigabit robusta em ambientes eletricamente ruidosos, como andares de produção ou zonas de equipamentos em telhados.

Na própria sala de telecomunicações, o patch panel é onde todas essas passagens horizontais pousam, e a qualidade do painel determina quanta margem sobrevive à terminação. Um painel bem construído e de categoria correspondente mantém todos os links certificados certificados depois que o instalador sai do prédio, e é por isso que a seleção do painel pertence às especificações e não à lista de hardware de última hora.

Painéis de patch blindados Cat6A e UTP Os painéis de conexão Cat6A em várias contagens de portas e opções blindadas ou não blindadas aterram todas as passagens horizontais na sala de telecomunicações. Um painel bem construído e compatível com a categoria preserva o desempenho do link certificado, portanto a qualidade do painel pertence às especificações. Ver Produto →

Pontos de seleção para equipes de compras

1. Mantenha todo o canal em uma categoria e um nível de desempenho, desde o cabo da área de trabalho até o patch panel, porque um único elo fraco define todo o canal.
2. Combine o nível de blindagem com o ambiente elétrico e confirme se sua equipe consegue unir as blindagens corretamente antes de escolher F/UTP, U/FTP ou S/FTP.
3. Verifique as suposições térmicas do PoE: o PoE de alta potência aquece cabos agrupados, portanto, planeje tamanhos de feixe conservadores e prefira Cat6A para implantações 802.3bt.
4. Solicite a cada fornecedor selecionado dados de teste de componentes e canais cobrindo perda de inserção, perda de retorno, NEXT e diafonia alienígena em toda a frequência nominal.
5. Avalie o fabricante por trás do catálogo: ferramentas internas, capacidade de produção estável, suporte OEM e ODM e embalagem adequada para distribuição, tudo isso prevê projetos mais tranquilos.
6. Valide com amostras finalizadas por seus próprios instaladores antes de liberar um pedido de compra em massa, porque a mão de obra real faz parte do produto.

Conclusão principal: compre o canal de cobre 10G como um sistema compatível de um fabricante responsável e deixe que as amostras de campo, e não as páginas do catálogo, tomem a decisão final.

Orientação de instalação e manutenção para links de cobre 10G confiáveis

Regras de instalação que protegem o canal

A maioria dos problemas de cobre 10G são instalados, não fabricados, o que é uma boa notícia porque os hábitos de instalação podem ser corrigidos. Preserve a torção de cada par até o ponto de terminação e nunca desenrole mais do que 13 milímetros nos conectores e painéis Cat6A. Respeite o raio de curvatura mínimo, pelo menos quatro vezes o diâmetro externo do cabo e mais para projetos blindados, especialmente atrás de placas frontais e dentro de gabinetes lotados. Mantenha as passagens horizontais separadas de linhas de energia não blindadas e luminárias fluorescentes e evite longos caminhos paralelos ao longo de circuitos de motores ou de iluminação. Limite os tamanhos dos feixes e substitua braçadeiras de cabos muito apertadas por fixadores de velcro, porque a pressão de esmagamento distorce a geometria do par da qual o 10GBASE-T depende. Termine com as matrizes e ferramentas corretas no hardware classificado para a categoria e, em seguida, certifique cada link permanente e o canal completo, adicionando verificações de interferência alienígena nos painéis mais densos.

Os cabos do equipamento nas duas pontas merecem a mesma seriedade que o cabo fixo, pois um cabo barato pode desfazer um canal certificado. Mantenha um estoque de cabos testados e de categoria correspondente em comprimentos padrão para que os instaladores nunca improvisem com sobras de um projeto mais antigo.

Patch cords Cat6A e Cat8 Categoria-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. Ver Produto →

Mantendo a planta saudável após a entrega

Rotule ambas as extremidades de cada link com o mesmo identificador, mantenha a proteção contra poeira nas portas não utilizadas e mantenha uma disciplina de aplicação de patches que registre cada movimentação, adição e alteração. Certifique novamente qualquer link que seja encerrado ou redirecionado, em vez de presumir que ele ainda atende à classificação. Substitua os patch cords danificados em vez de crimpá-los novamente, uma vez que os reparos crimpados em campo raramente mantêm tolerâncias Cat6A. Agende uma auditoria periódica que colete amostras de canais, verifique as temperaturas do gabinete em zonas de alto PoE e reconcilie a documentação com o que realmente está nos racks. As fábricas que seguem essa rotina passam nas auditorias de cobre 10G anos depois sem problemas, e as fábricas que a ignoram geralmente descobrem a diferença durante uma mudança, adição ou alteração no pior momento possível.

Conclusão principal: um canal de cobre 10G é tão bom quanto sua pior terminação, portanto, aplique regras de torção, raio de curvatura, agrupamento e certificação na instalação e continue recertificando após cada alteração.

FAQ: Perguntas mais frequentes sobre cobre 10G que os compradores mais fazem

As perguntas abaixo surgem repetidamente em conversas com distribuidores, integradores e empreiteiros de projetos. As respostas são curtas e práticas para que você possa incluí-las diretamente na documentação do seu projeto.
